光纖陀螺儀（FOG）基礎介紹
光纖陀螺儀（Fiber Optic Gyroscope, FOG）是一種基于薩格納克效應（Sagnac Effect）的高精度角速度傳感器，廣泛應用于慣性導航、航空航天、無人機穩定控制等領域。其核心原理通過光的干涉現象檢測旋轉角速度，具有無運動部件、抗沖擊性強、壽命長等優勢。
以下從物理基礎、系統結構及技術演進三方面解析其工作原理。
1、物理基礎：薩格納克效應
1913年，法國物理學家Georges Sagnac通過實驗發現：當一環形光路繞垂直于光路平面的軸旋轉時，順時針（CW）與逆時針（CCW）傳播的兩束光會產生相位差，這種現象稱為薩格納克效應。相位差大小與旋轉角速度成正比，數學表達式為：
其中：N：光纖線圈匝數
A：單匝線圈包圍的面積
λ：光源波長
C：光速
Ω：旋轉角速度
Sagnac環旋轉測速示意圖（圖片來源網絡）
核心結論：旋轉速度越快，兩束光的相位差越大，通過檢測相位差即可精確反推角速度。
2、光纖陀螺儀系統組成
典型光纖陀螺儀由以下核心部件構成：
1.寬帶光源（SLD或ASE光源）
采用低相干光源，抑制背向散射噪聲，提高信噪比。
2.光纖環形器/耦合器
將光源發出的光分為兩束，分別沿順時針（CW）和逆時針（CCW）方向注入光纖線圈。
3.保偏光纖線圈
核心敏感單元，通常由數百至數千米保偏光纖繞制而成，確保光偏振態穩定，減少環境干擾導致的相位誤差。
4.光電探測器
接收兩束光的干涉信號，將光強變化轉化為電信號。
5.信號處理電路
提取相位差信息，通過算法解算角速度并輸出數字信號。

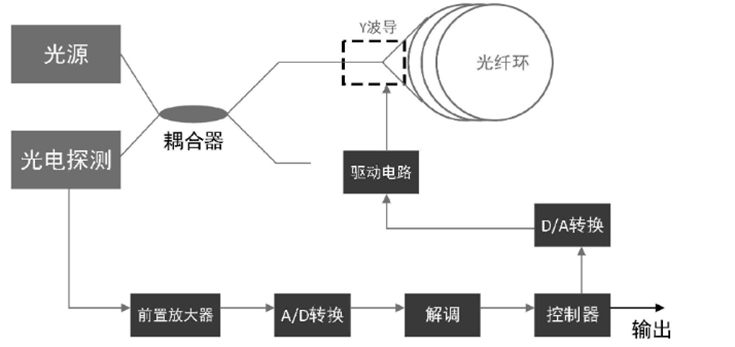

光纖陀螺系統基本構成（圖片來源：專利CN202110307328.8）
3、工作流程與技術演進
1. 開環光纖陀螺（第一代）
原理：直接檢測干涉光強變化，通過光強-相位關系計算角速度。
局限性：非線性誤差大，動態范圍窄，僅適用于低精度場景。
2. 閉環光纖陀螺（第二代）
技術突破：引入相位調制器與反饋控制，采用方波/正弦波調制技術。
工作流程：在光纖線圈一端插入相位調制器，對兩束光施加周期性相位偏置；通過反饋回路動態補償薩格納克相位差，使系統始終處于零相差狀態；反饋電壓與旋轉角速度成正比，直接輸出線性化結果。
優勢：線性度提升至0.001%，動態范圍達±1000°/s，成為主流方案。
3. 數字閉環光纖陀螺（第三代）
技術升級：采用數字信號處理（DSP）替代模擬電路，實現全數字化解調。
核心創新：自適應算法抑制溫度漂移、振動噪聲；多級調制技術擴展量程；集成化設計降低功耗與體積。
應用場景：高精度戰略級導航（如衛星、核潛艇）
4、性能關鍵影響因素
1.保偏光纖性能
偏振串擾需低于-70dB，避免雙折射軸耦合引入額外相位噪聲
2.光纖線圈工藝
繞制張力均勻性、溫度對稱性設計直接影響零偏穩定性。
3.光源特性
寬帶光源的相干長度、波長穩定性決定系統噪聲水平。
4.信號處理算法
數字濾波、溫度補償算法提升長期穩定性。
5、光纖陀螺 vs. 傳統機械陀螺
6、應用場景
航空航天：衛星姿態控制、火箭慣性導航
軍事領域：導彈制導、艦艇慣性基準
民用領域：無人機穩定、自動駕駛定位、石油鉆井定向
7、技術前沿
光子晶體光纖陀螺：利用空芯光纖降低非線性效應，提升精度；
芯片化FOG：通過集成光學（InP/SiPh）技術實現毫米級微型化；
量子增強型FOG：結合量子糾纏光源突破經典靈敏度極限。
結語
光纖陀螺儀憑借其物理原理的優雅性與工程實現的可靠性，已成為現代慣性導航系統的核心器件。隨著保偏光纖工藝、光電集成技術的持續突破，未來光纖陀螺將在精度、成本、體積等方面進一步革新，賦能無人系統、深空探測等尖端領域。
